فیوز و انواع آن
در این مقتاله قصد داریم شما را با فیوز و انواع آن آشنا کنیم ؛ با ما همراه باشید :
فیوز نوعی رله است که برای حفاظت از سیستم در برابر جریان های خطای اضافه بار و اتصال کوتاه به کار برده میشود. فیوز به صورت مستقیم و غیر مستقیم در مسیر جریان مصرف کننده قرار داده میشود.
در روش مستقیم تمام جریان اتز داخل فیوز عبور میکند و در روش غیر مستقیم با استفاده از نمونه برداری از جریان مصرف کننده به کمک وسایلی مانند ترانسفورمانور جریان به وظیفه خود عمل میکند.
فیوز NH به لحاظ سلختمان داخلی ، جریان اتصال کوتاه را قبل از رسیدن به ماکزیمم شدت جریان قطع میکند.
دسته بندی فیوز ها از نقطه سطح ولتاژ شبکه
+ فیوز های فشار ضعیف

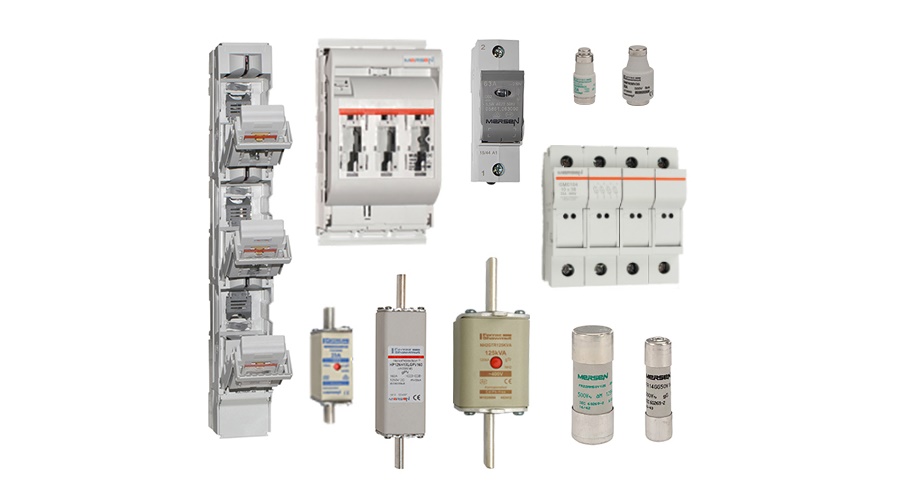

الف ) فیوز های NH یا HRC
ب ) فیوز های LS
الف ) این نوع فیوز ها دارای قدرت قطع کنندگی بالایی میباشند و میتوانند جریان های اتصال کوتاه بالا را به راحتی قطع کنند. جریان نامی این فیوز ها تا 1250 امپر است و برای حفاظت سیم ها ، کابل ها و الکتروموتور ها کاربرد دارد.
ب ) این فیوز ها به فیوز فشنگی معروف هستند و در 2 نوع DIAZED و NEOZED ساخته میشوند. قدرت قطع این فیوز از فیوز های NH کمتر است.
+ فیوز های فشار قوی
از فیوز های فشار قوی در شبکه های بالاتر از 1000 ولت استفاده میشود و 2 نوع دارند :
الف ) فیوز کات اوت
ب ) فیوز قدرت HH
الف ) از این فیوز ها برای حفاظت فیدر های توزیع استفاده میشود. همچنین فیوز کات اوت در مواقع تعمیر و نگهداری به عنوان سکسیونر نیز استفاده میشود. جریان نامی این فیوز ها 6 آمپر تا 200 آمپر ایتو ظرفیت قطع آنها از 2 کیلو آمپر تا 20 کیلو آمپر میباشد.

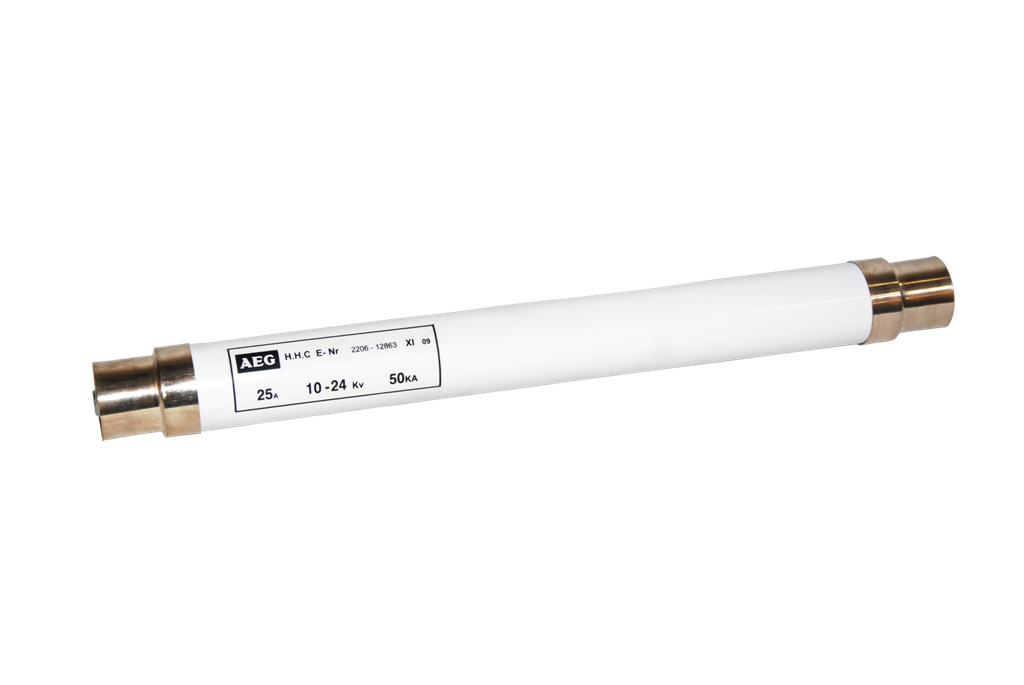

ب ) این نوع فیوز های فشار قوی دارای قدرت قطع کننده بالایی هستند. ولتاژ فیوز قدرت از 24 کیلو ولت بوده و این فیوز ها با جریان نامی 5 امپر تا 400 امپر ساخته میشوند.
1 _ این فیوز ها در کوتاه ترین زمان پس از رخداد اتصال کوتاه ، ارتباط مصرف کننده را از برق قطع میکنند؛ به همین دلیل است که از این فیوز در مصارف روشنایی استفاده میشود.
2 _ این فیوز نسبت به فیوز تند کار زماتن قطع بیشتری دارد و در مدت زمان بیشتری نسبت به فیوز تند کار پس از رخداد اتصال کوتاه ، مصرف کننده را ار برق قطع میکند.
فیوز های کند کار معمولا برای راه اندازی موتور های الکتریکی به کار میبرند زیرا موتور ها در آغاز راه اندازی ، جریان زیاذی از شبکه برق میکشند و پس از گذشت اندک زمانی شدت جریان به سطح جریان نامی کاهش می یابد.

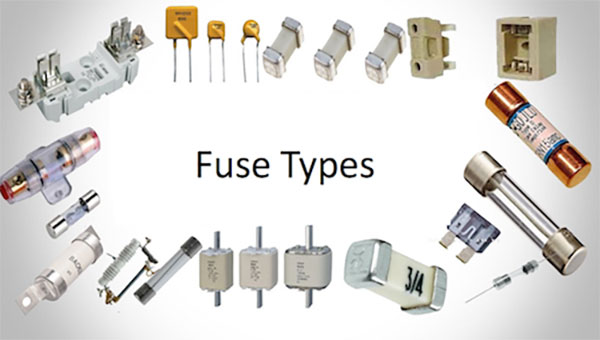

+ دسته بندی فیوز ها
1_ فیوز فشنگی
2_ فیوز اتوماتیک ( آلفا )
3_ فیوز مینیاتوری
فشنگی : این فیوز از یک المان حرارتی ساخته شده است که در شدت جریان ویژه ای در مدت زمان معین ذوب شده و مدار را قطع میکند. فیوز های قطع سریع یا تند کار با حرف F و فیوز های تاخیری یا کند کار با حرف G مشخص میشوند.

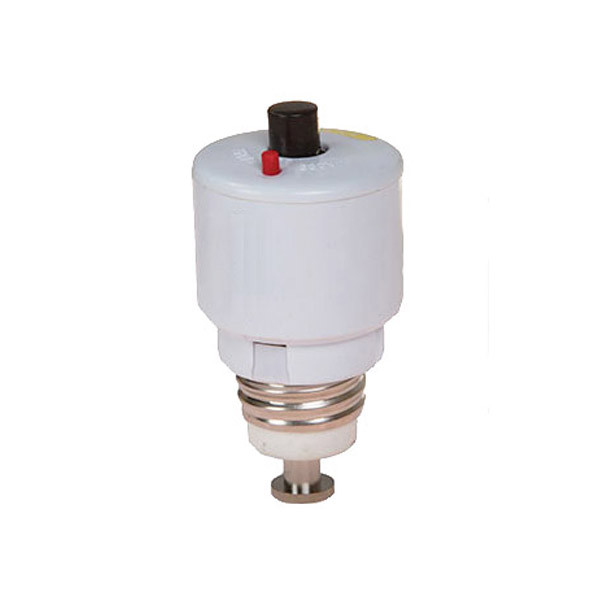

آلفا : این فیوز خودکار میباشد که با عبور جریان بیش ازحد مجاز به خودی خود قطع میشودو در فیوز اتوماتیک 2 عنصر مغناطیسی و حرارتی وجود دارد که بخش بخش مغناطیسی فیوز اتصال کوتاه یا جریان های بسیار زیاد و بخش حرارتی فیوز ، افزایش تدریجی جریان را قطع میکند.

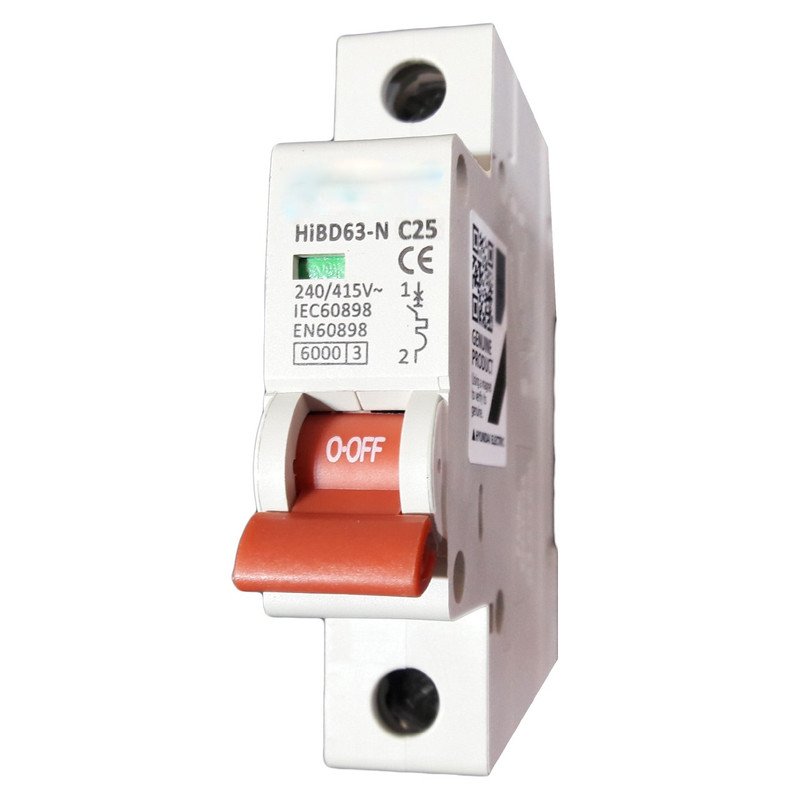

مینیاتوری : در این فیوز ها دو عنصر مغناطیسی و حرارتی وجود دارد که قسمت مغناطیسی آن اتصال کوتاه با جریان زیاد و قسمت حرارتی آن ، بار زیادی را قطع میکند. این فیوز ها نیز به 2 صورت تند کار کلاس B برای مصارف روشنایی و کند کار کلاس C برای مصارف موتوری وجود دارند.
فیوز های موتوری از سه قسمت تشکیل شده اند :
1- رله مغناطیسی ( رله جریان زیاد و زمان سریع )
2- رله حرارتی ( رله جریان زیاد تاخیری )
3- کلید
فیوز های مینیاتوری دراستاندارد VDE با حرف L برای فیوز های تندکار و حرف G برای فیوز های کند کار نشان داده میشود. در استاندارد LEC حرف B بیانگر تند کار بودئن و حرف C بیانگر کند کاربودن است.

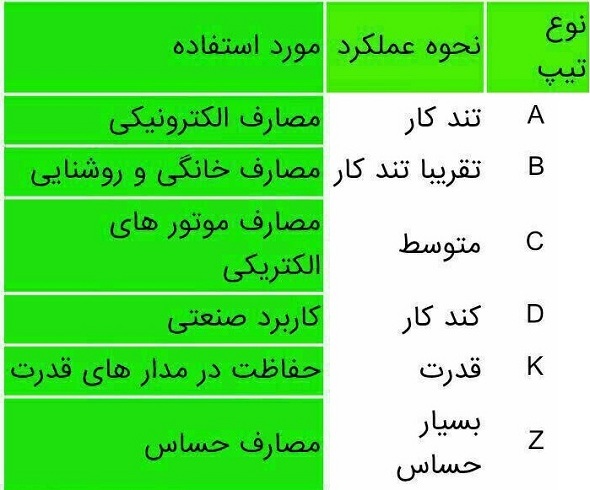

موارد مصارف تیپ های مختلف
A : کاربرد آزمایشگاهی دارد.
B : کاربرد روشنایی دارد.
C : برای الکتروموتور ها اسفاده میشود.
D : برای بانک های خازنی استفاده میشود.
امید واریم با مقاله فیوز و انواع آن توانسته باشیم به شما کمکی کرده باشیم.
